Kẹp ống thủy lực
Hiển thị tất cả 4 kết quả
Kẹp ống sử dụng phương thức kẹp chặt giản đơn, cố định hệ thống một cách khoa học, giảm chấn đường ống trong nhiều nhiệm vụ khác nhau.

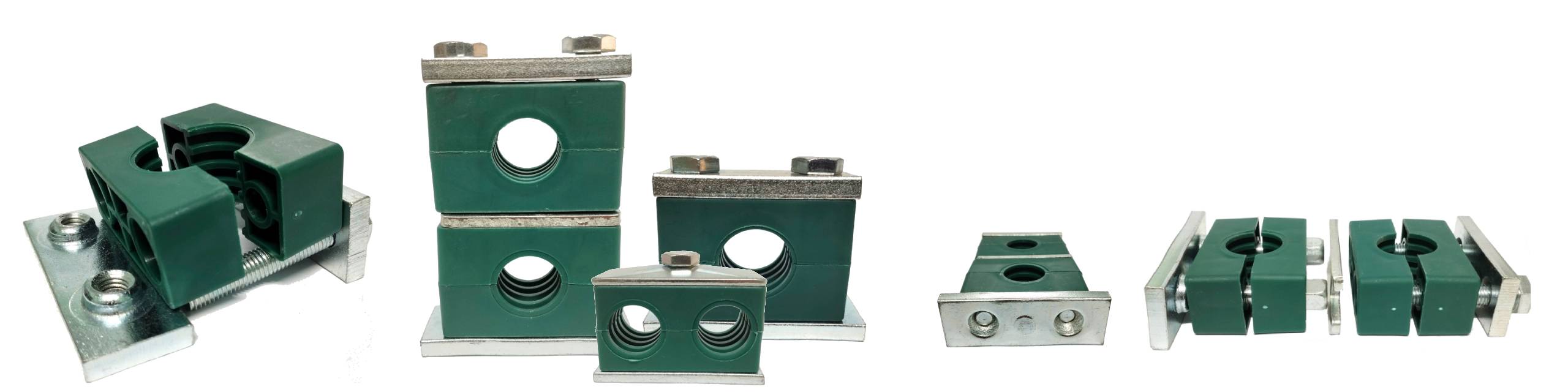

Kẹp ống thủy lực đơn, đôi, tầng, vật liệu thép hoặc inox. Có hàng tiêu chuẩn và hàng đặt theo kích thước riêng
Kẹp ống thủy lực là gì ?

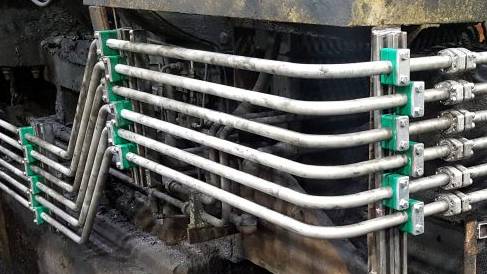

Kẹp ống thủy lực là thành phần cố định đường ống thủy lực, giúp giảm chấn trong quá trình hoạt động, bảo vệ đường ống khỏi tác nhân ma sát, sắp xếp đường ống một cách khoa học, dễ bảo trì.

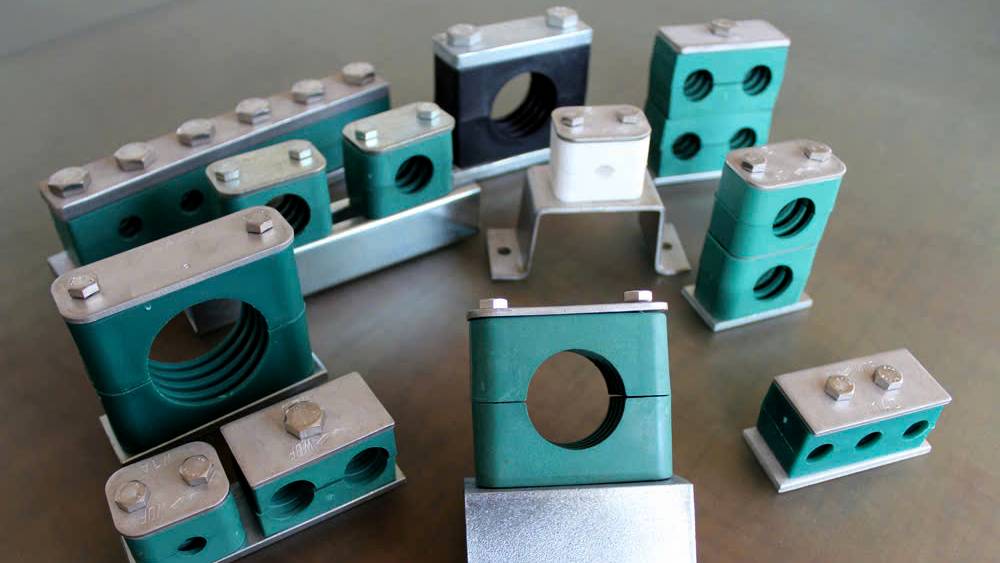

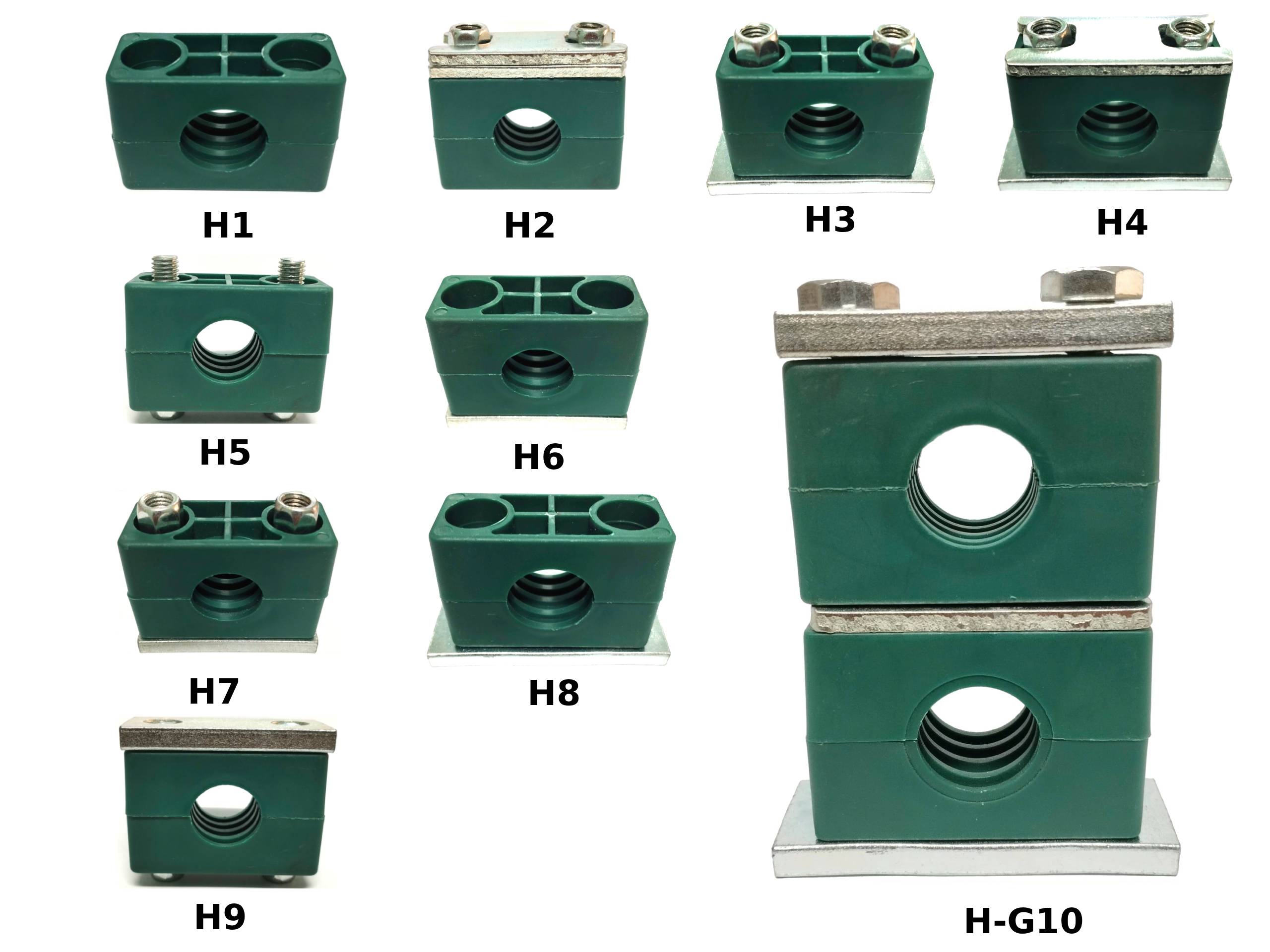

Phân loại
Tùy theo cách bố trí đường ống, các sản phẩm được phân loại phổ biến:

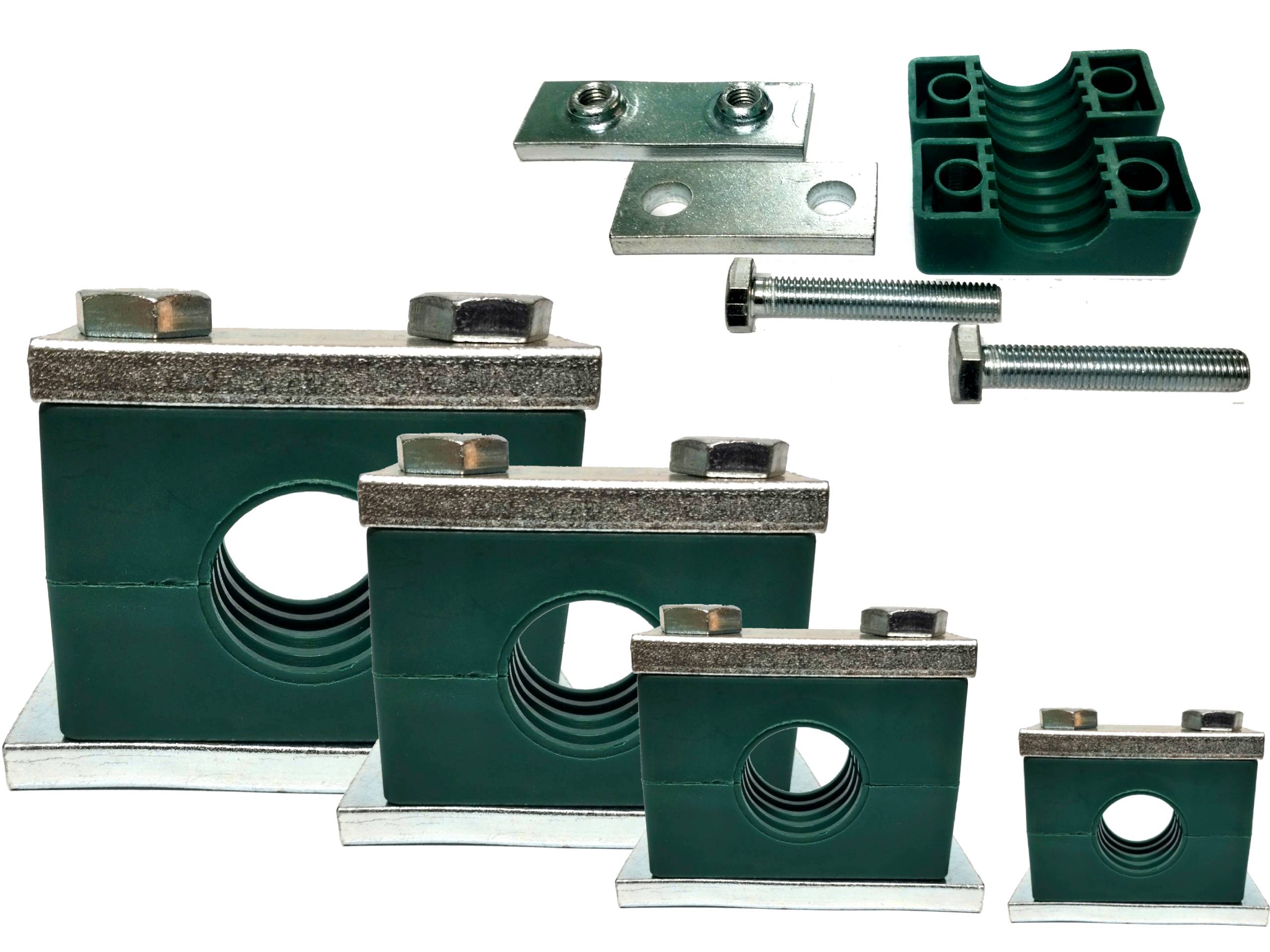

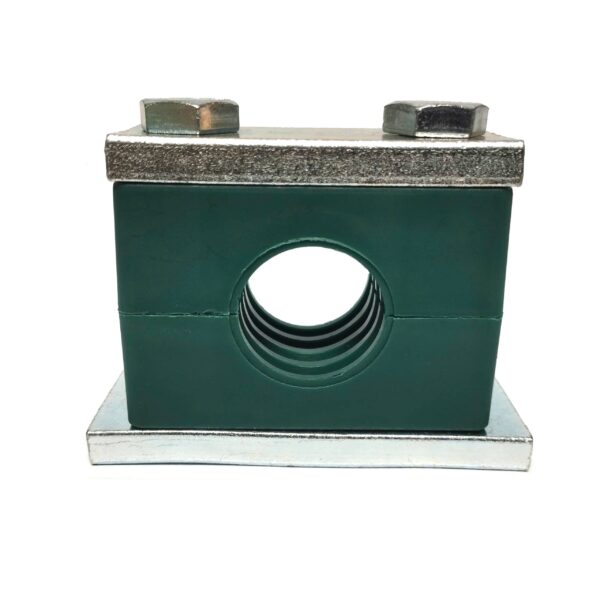

Kẹp ống đơn loại nặng và nhẹ
Loại nặng dùng cho hệ thống làm việc trên 600bar. Chịu rung lắc cao, khả năng ổn định tốt.
Loại nhẹ dùng cho hệ thống làm việc khoảng hơn 300bar. Cố định đường ống một cách khoa học, thẩm mỹ.

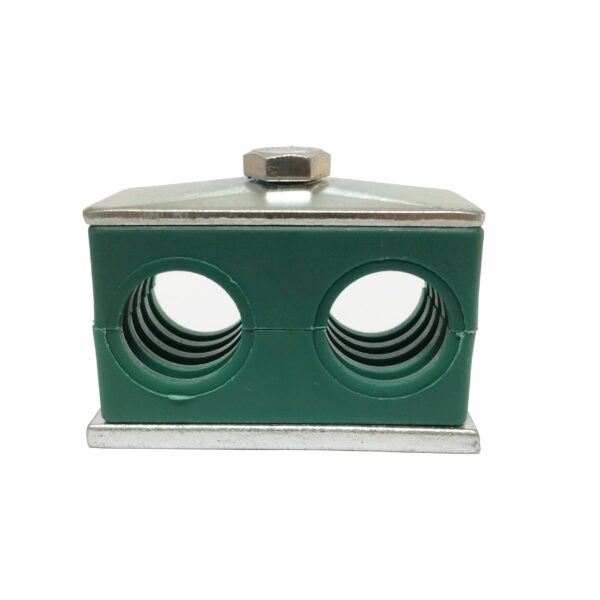

Kẹp ống đôi loại nhẹ
Loại nhẹ dùng cho đường ống có áp suất trung bình khoảng 300bar. Cố định đường ống song song với nhau.

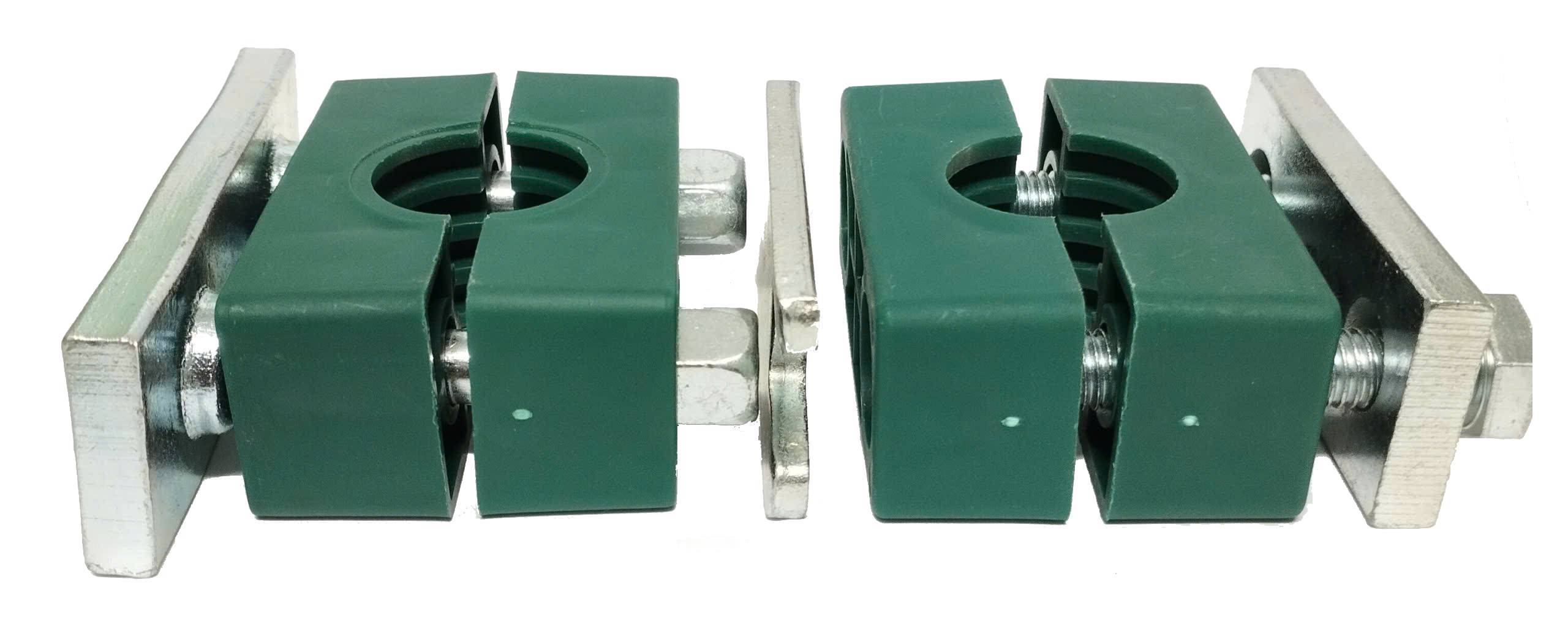

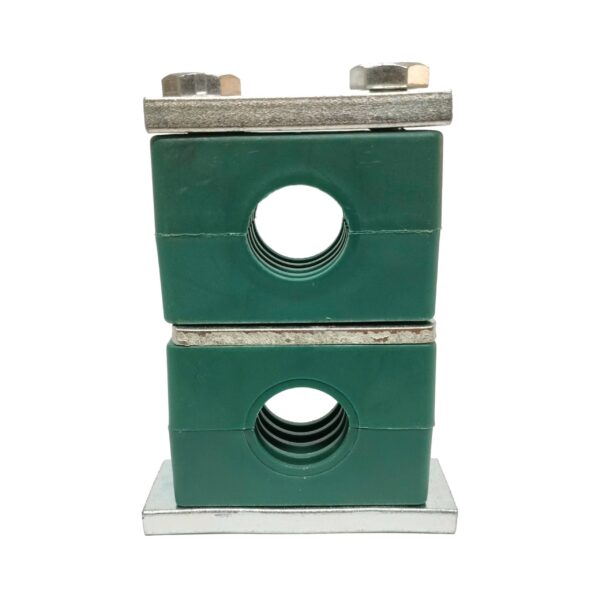

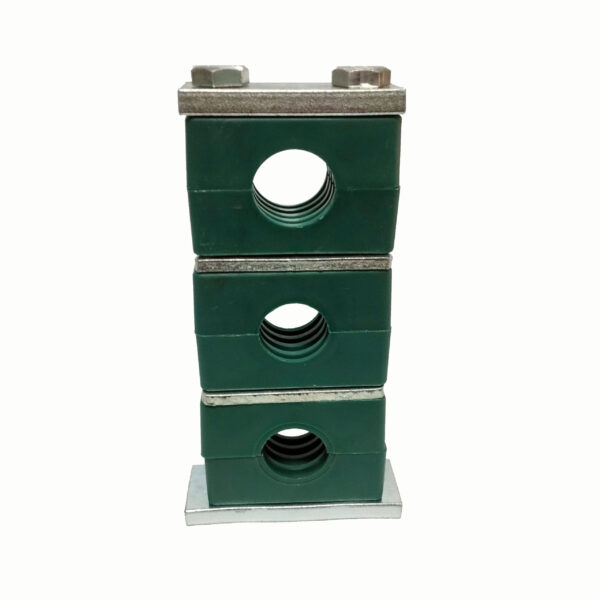

Kẹp tầng ống thủy lực loại nặng và nhẹ
Cách này bố trí giữ một đường ống nằm trên, một ống nằm dưới, thẳng hàng với nhau

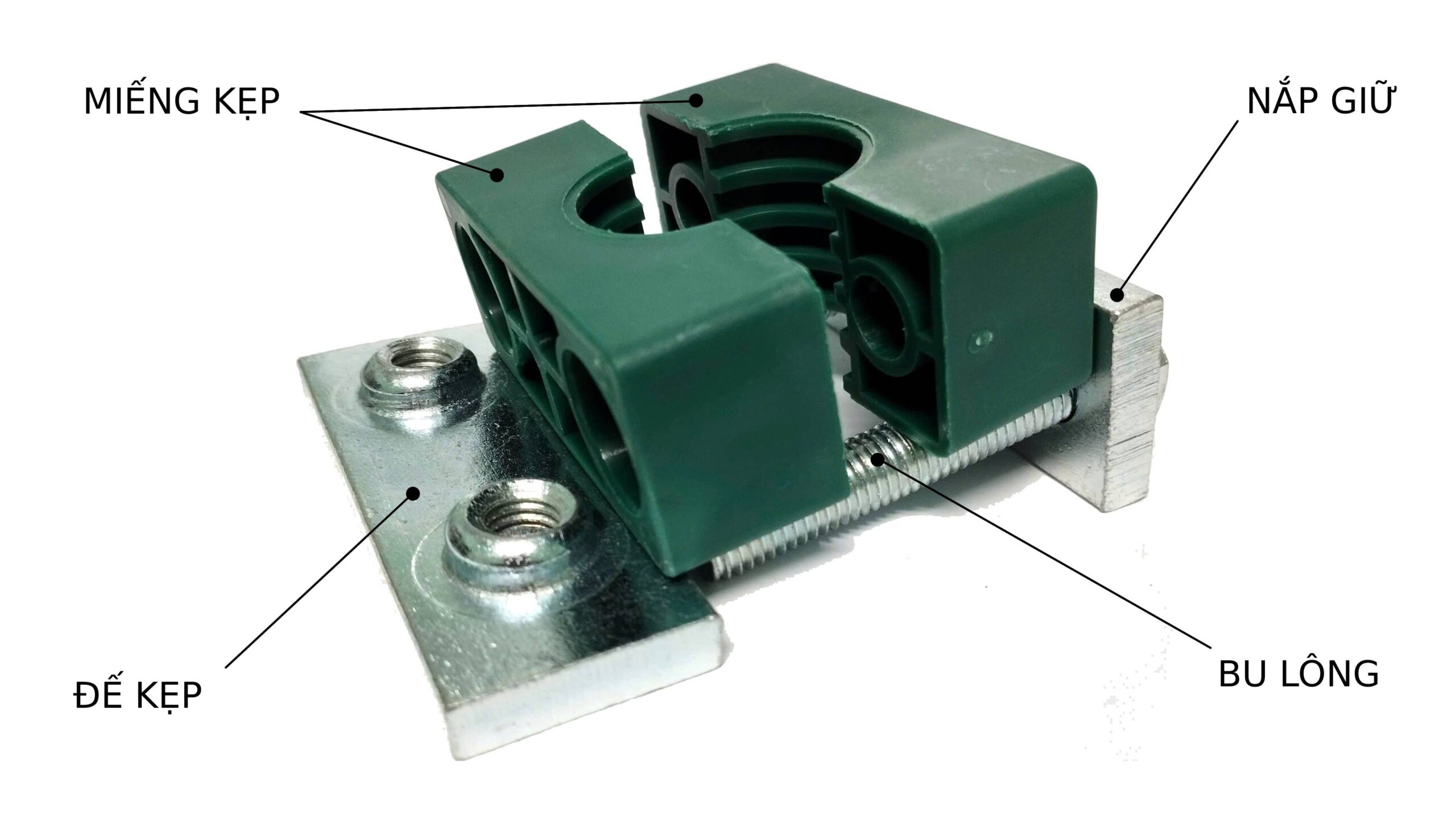

Thành phấn cấu tạo
Kẹp ống thủy lực có thành phần cấu tạo đi từ dưới lên trên bao gồm:
- Đế kẹp: vật liệu thường là thép hoặc inox, được hàn vào bề mặt cần cố định. thêm nữa, đế kẹp còn có lỗ ren để lắp đặt miếng kẹp bằng bulong.
- Miếng kẹp ống: vật liệu bằng nhựa hoặc nhôm, có tác dụng kẹp cứng đường ống có kích thước bằng với kích thước của lỗ miếng kẹp. Nguyên khối đó sẽ được lắp đặt cứng vào đế kẹp bên trên bằng bulong.

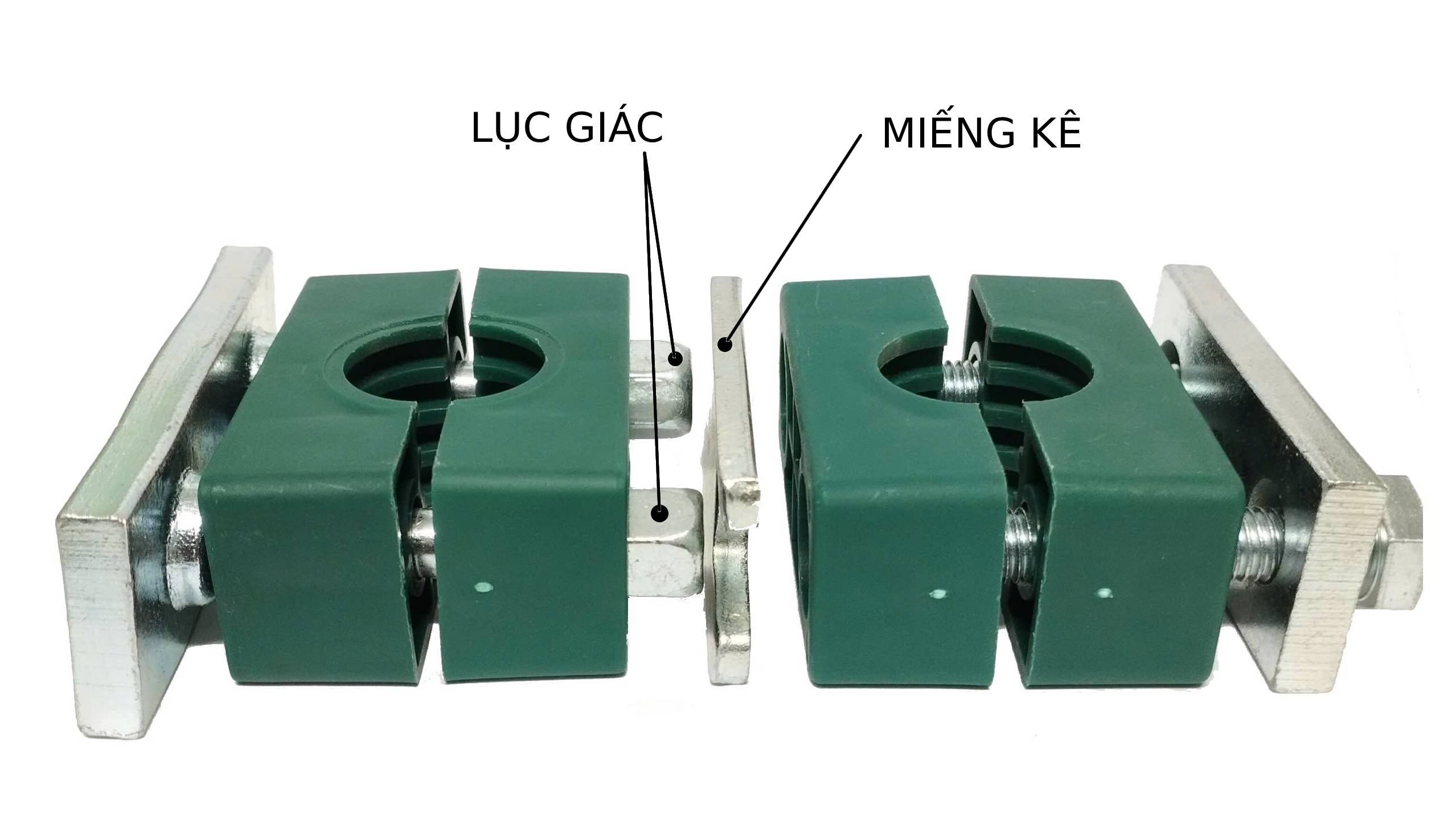

- Miếng kê kẹp tầng: riêng loại kẹp tầng có thêm miếng kê, các loại kẹp thủy lực khác không có. Chi tiết này được thiết kế trong tiêu chuẩn DIN làm bệ đỡ cho tầng kẹp bên trên và cố định lục giác giữ kẹp tầng.
- Lục giác giữ kẹp tầng: chi tiết này chỉ có trong loại kẹp tầng, không có trong các loại kẹp ống đơn, kẹp ống đôi các loại nặng và nhẹ. Lục giác cố định tầng kẹp phía dưới, tương tác cố định miếng kê, có lỗ ren chờ bulong để cố định khối kẹp tầng bên trên.
- Bulong: đây là thành phần cố định toàn bộ khối kẹp ống vào đế kẹp.
