Đầu nối thủy lực chữ T nối ống cứng cone 24 độ | ren mét

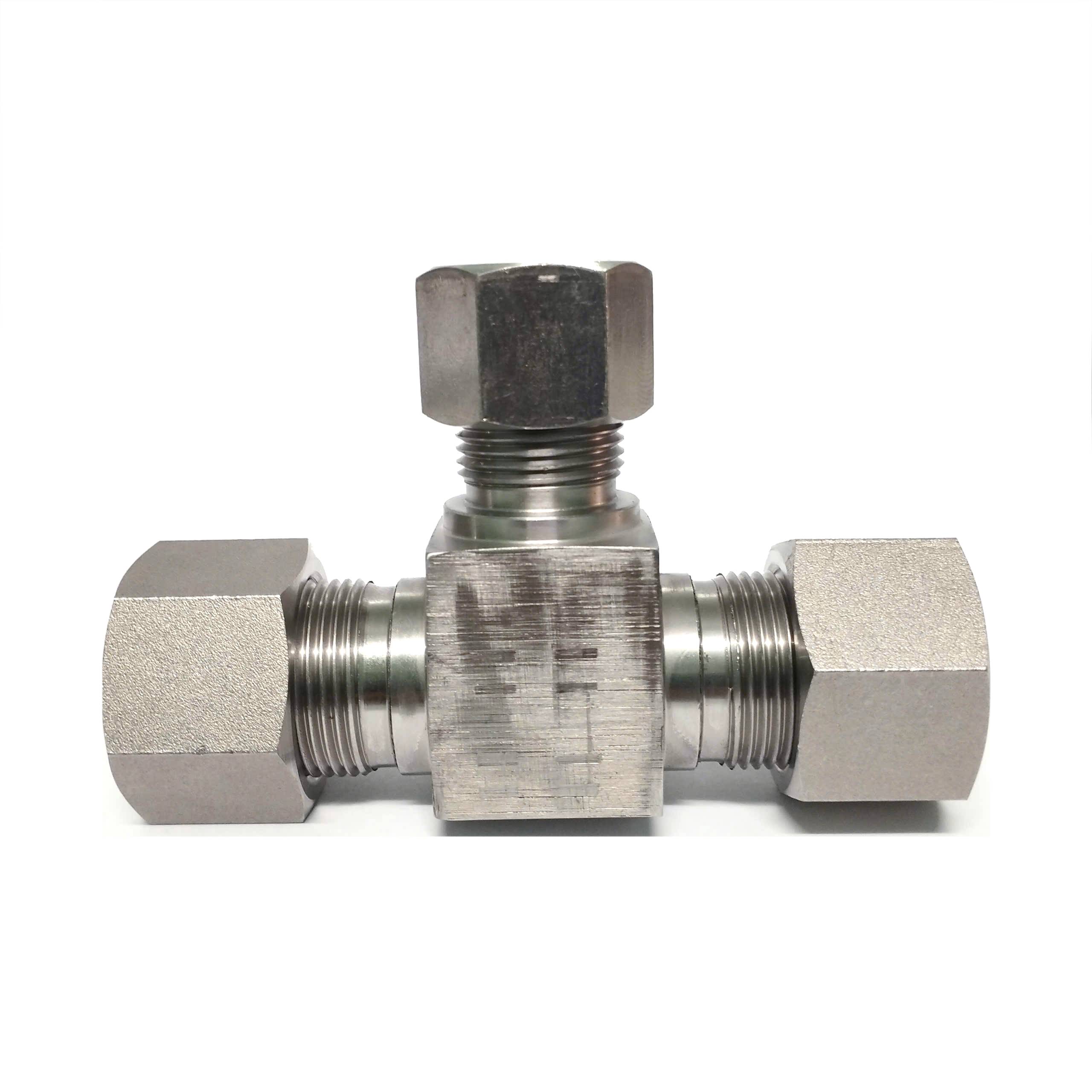

Đầu nối thủy lực chữ T có hình dáng như 2 chữ L dựa lưng vào nhau. Cắm 3 đường ống vào 3 đầu là sử dụng được ngay.

Đầu nối ống cứng thủy lực chữ T hoạt động trong hệ thống như một ngã ba thực thụ, cho phép dầu thủy lực không chỉ đi theo 1 hướng mà là 2 hướng riêng biệt.

Cấu tạo đầu nối T thủy lực.

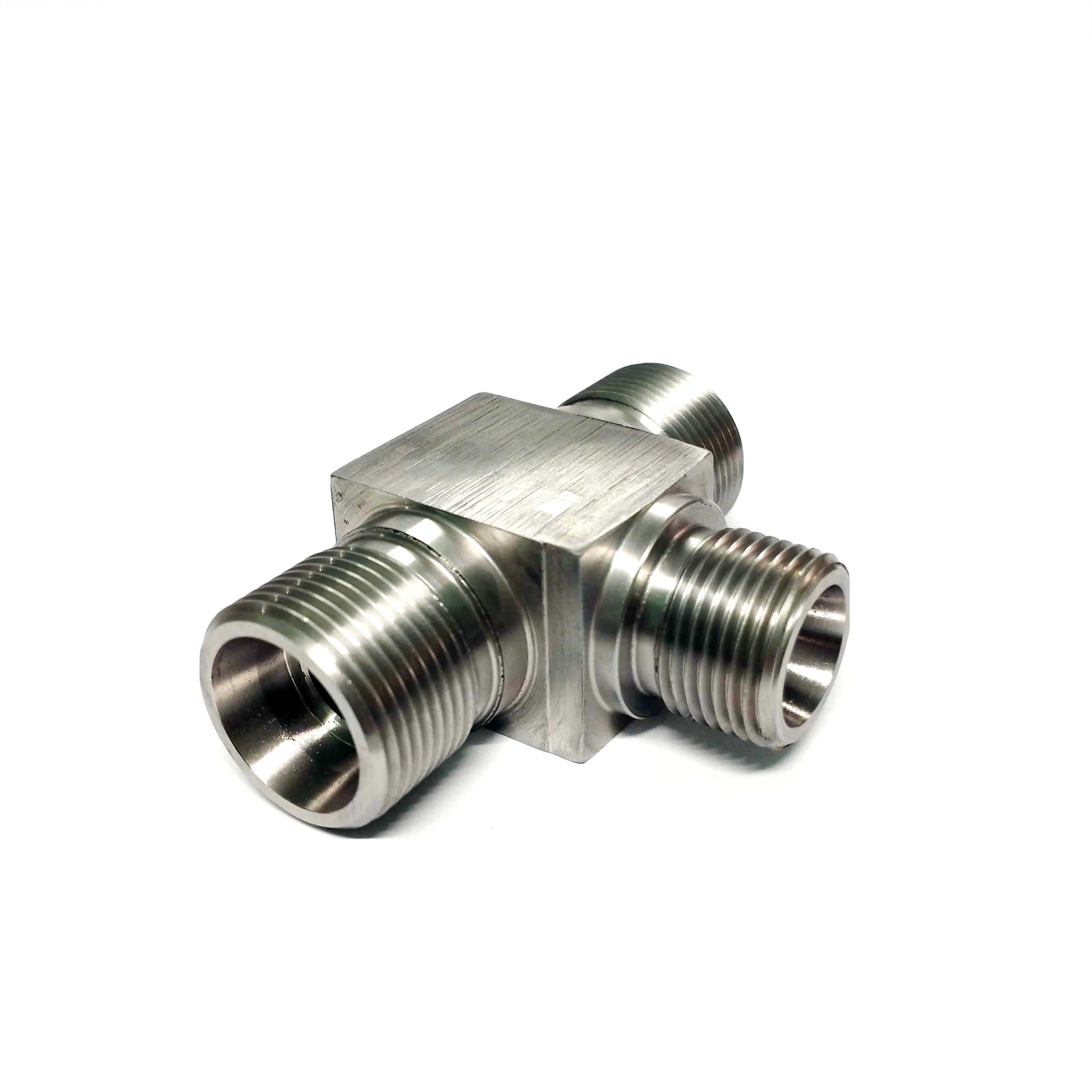

Đầu T bao gồm phần thân có ren nằm bên ngoài, các đường ren chạy bao bọc các đầu dẫn dầu nhằm kết nối với đai ốc.

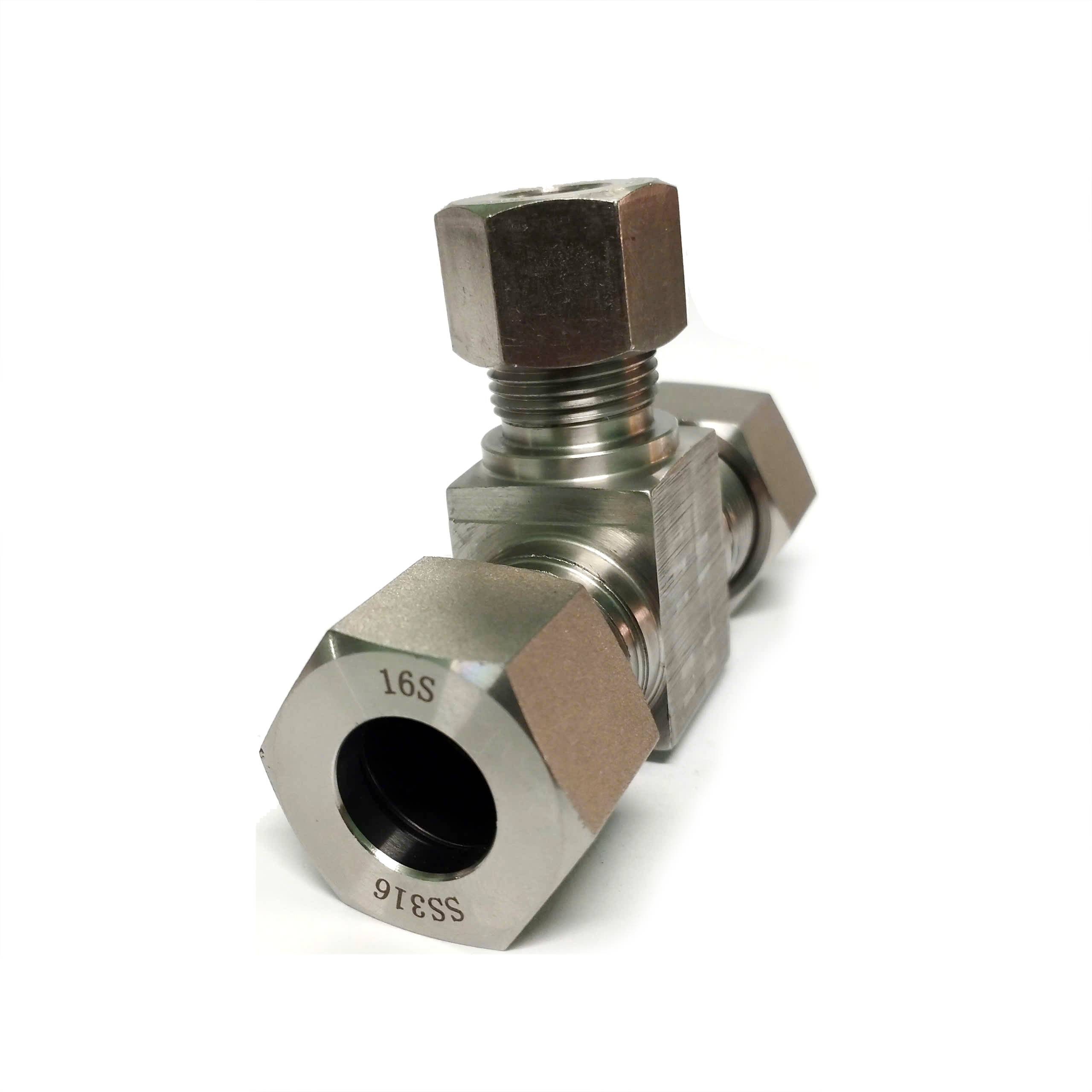

Đai ốc (nut) có bước ren hệ mét tiêu chuẩn DIN 2353, tương tác để vòng cắt (Cutting Ring) có thể “cắn” chặt vào ống thép cứng thủy lực. Từ đó mà hệ thống nối được hoàn thành, bên trong không xì ra được bên ngoài tại vì các bề mặt làm kín gây áp lực lên lẫn nhau.

Hướng dẫn sử dụng

Trước khi lắp đặt vào đường ống, bạn phải chắc chắn là mình mua đầu nối T này đúng kích thước chính xác và bước ren. Chữ Tê tiêu chuẩn DIN (Đức) ren hệ mét không thể lắp đặt vào ren Nhật.

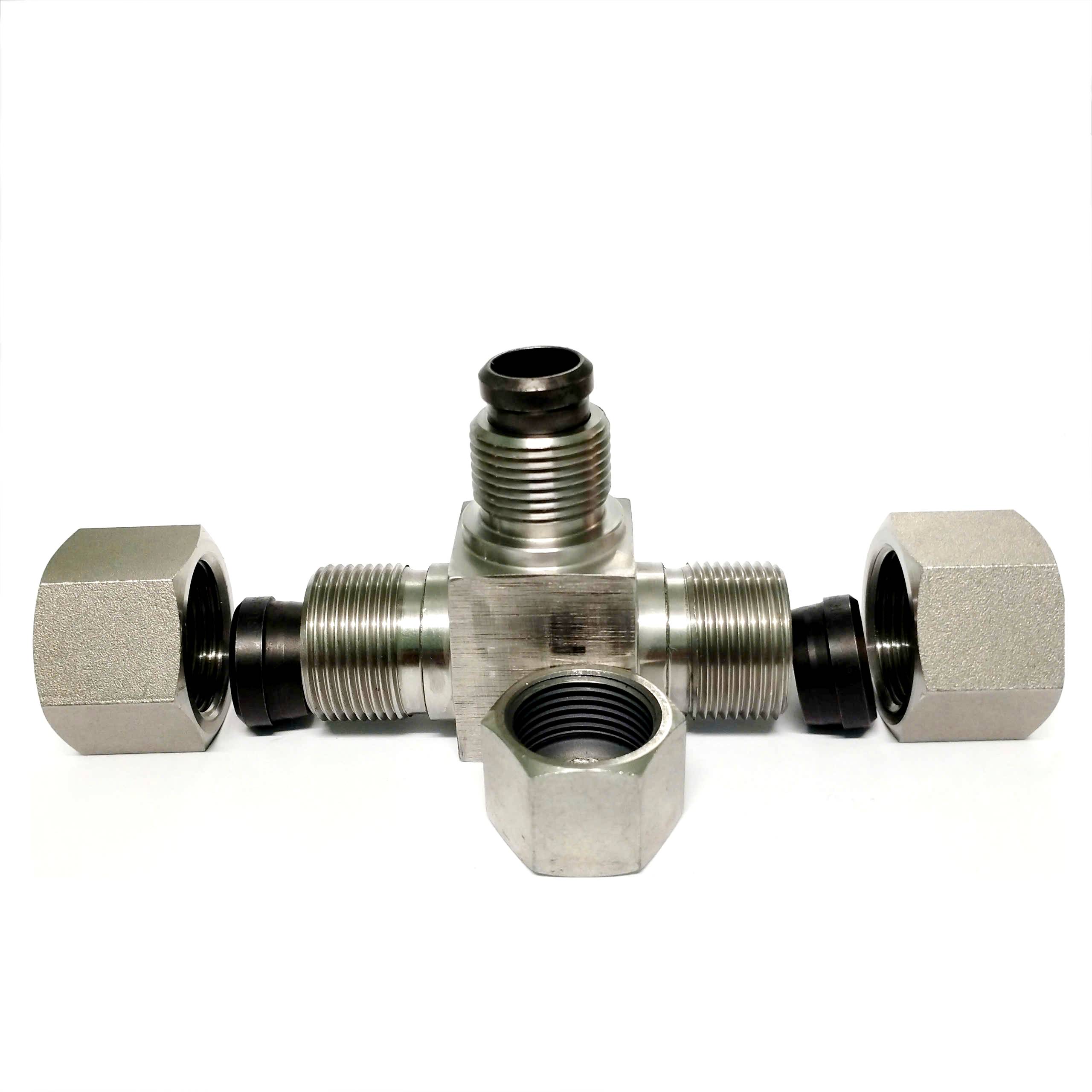

Đối với đầu cơ cấu có đai ốc & vòng cắt của tiêu chuẩn DIN

Đai ốc và vòng cắt phải được gá vào đường ống cứng cho cân đối trước.

Siết nhẹ để đai ốc chuyển động tịnh tiến vào thân ống T. Lưu ý là nếu mới vừa đi được 2 ren mà bạn cảm thấy nặng tay chứng tỏ bạn đang làm sai cách. Hãy tháo ra và gá, cân đối siết nhẹ lại.

Khi siết được chừng 4 ren là bạn sẽ cảm thấy nặng tay dần và không thể siết một cách nhẹ nhàng nữa. Vào đúng thời điểm này, bạn hãy siết thêm đúng 3/4 vòng và dừng lại.

Sau đó mở ngược con tán trở ra để xem con bắp đã cắn vào ống hay chưa, nếu con bắp không xê dịch trên đường ống thì bạn đã làm đúng. Vào lúc này, bạn hãy lắp ngược lại như từ đầu để hệ thống cố định lẫn nhau.

Đến đây mọi việc đã hoàn tất
