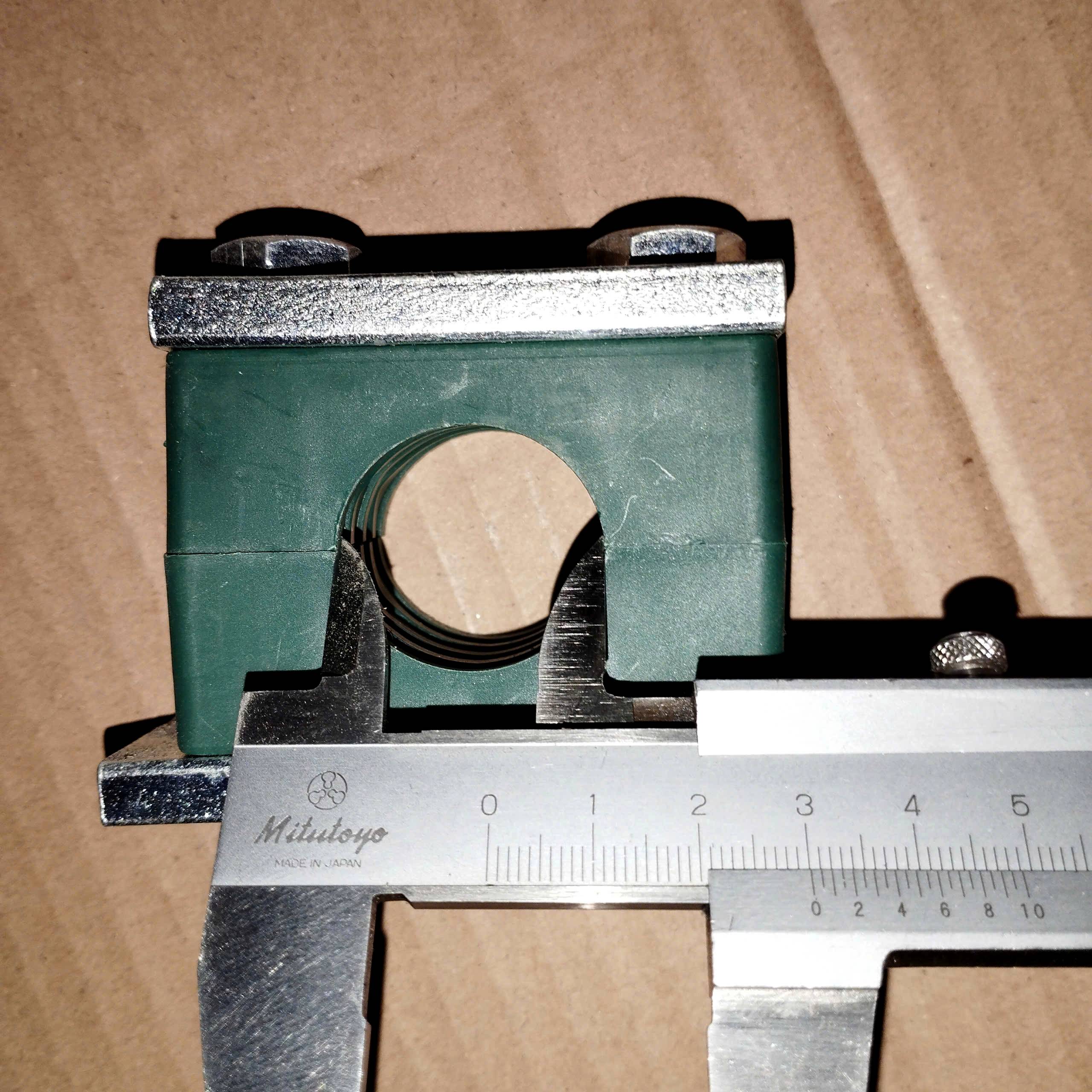

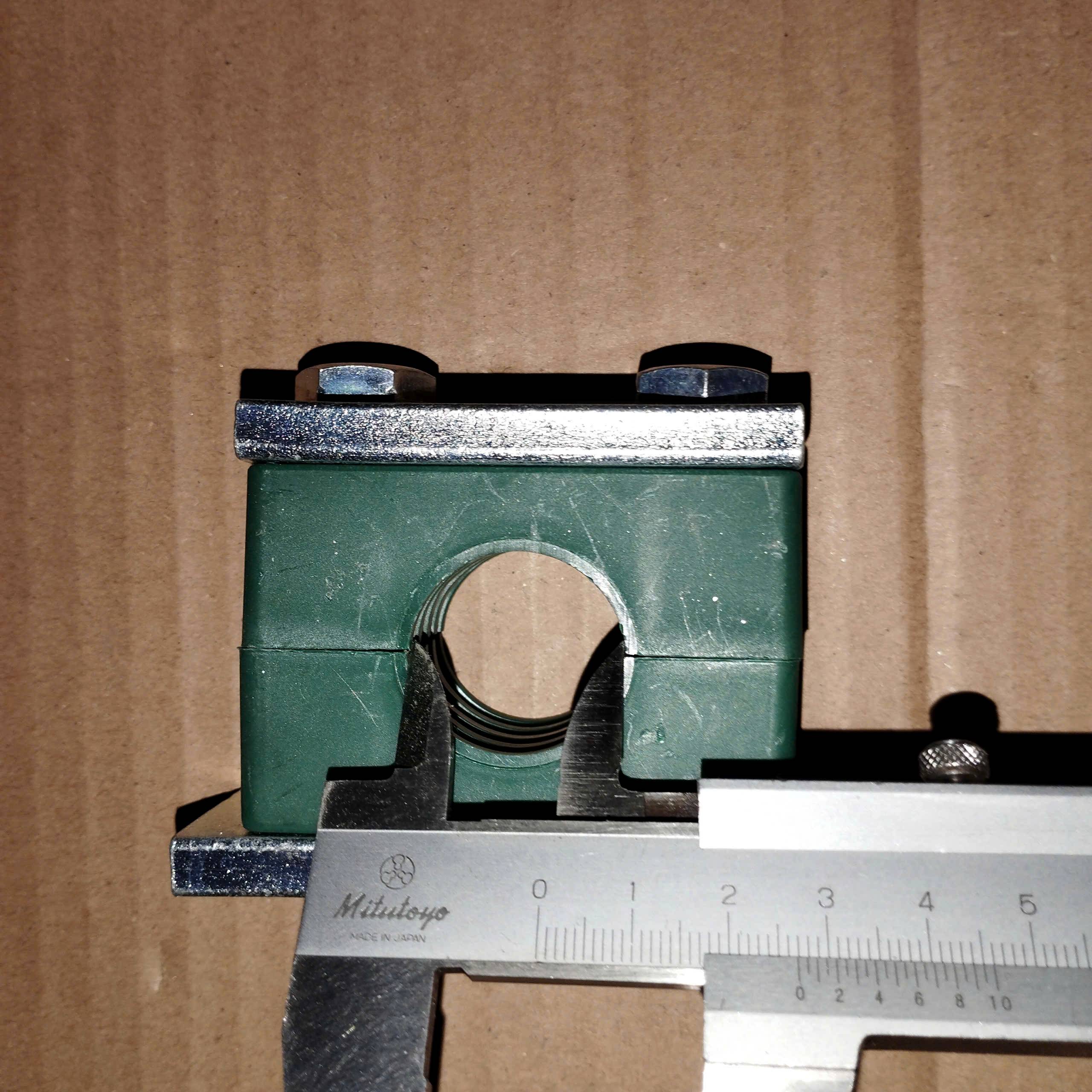

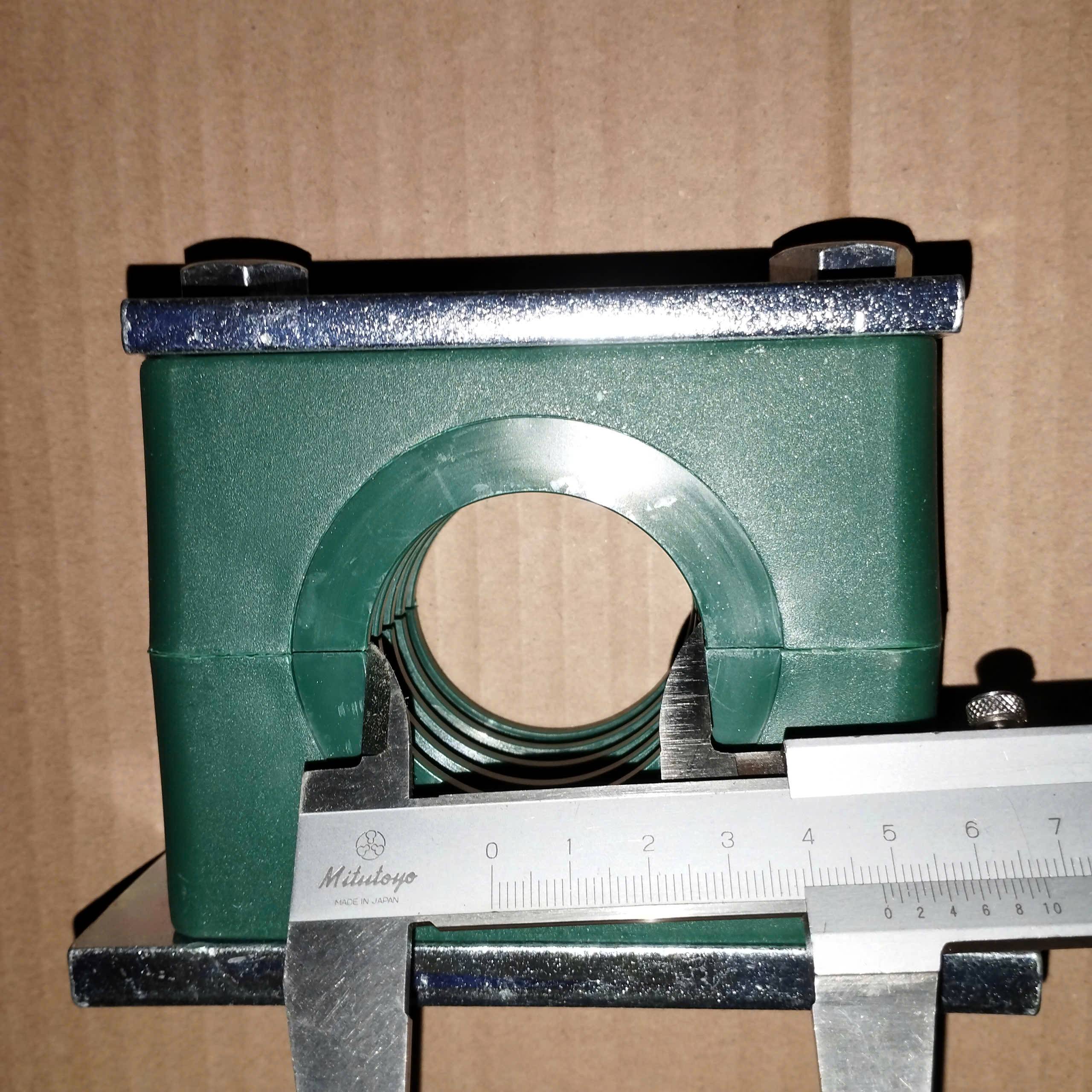

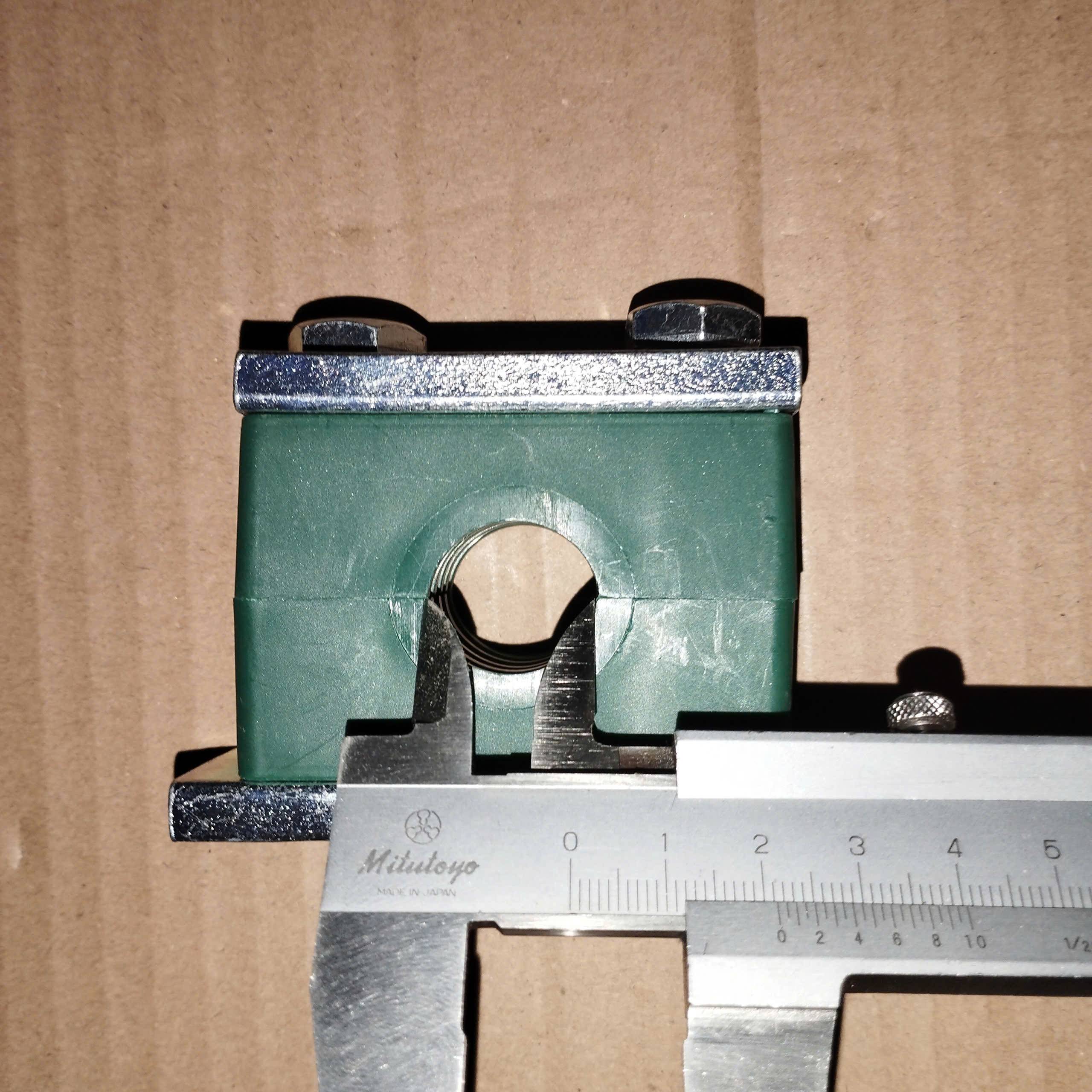

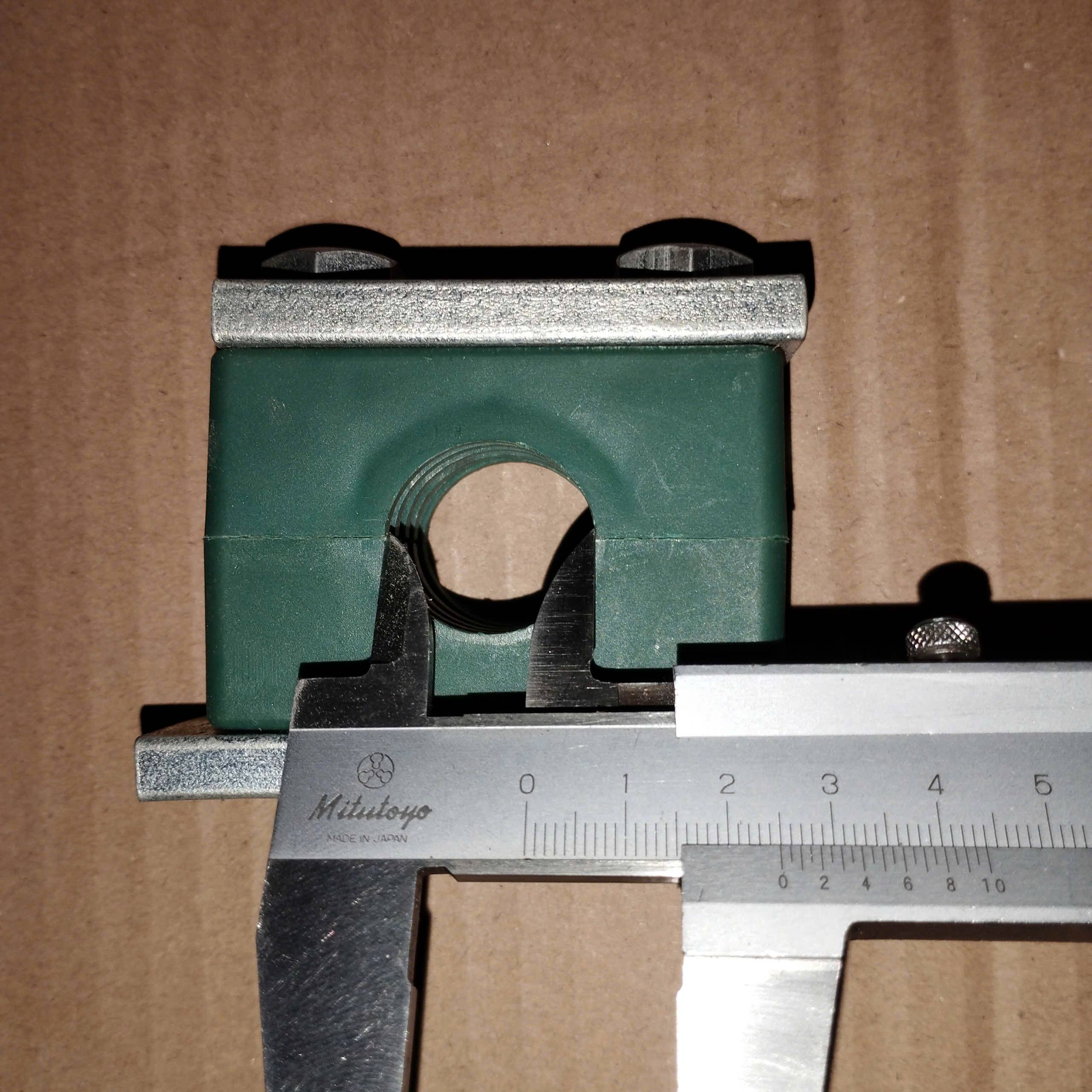

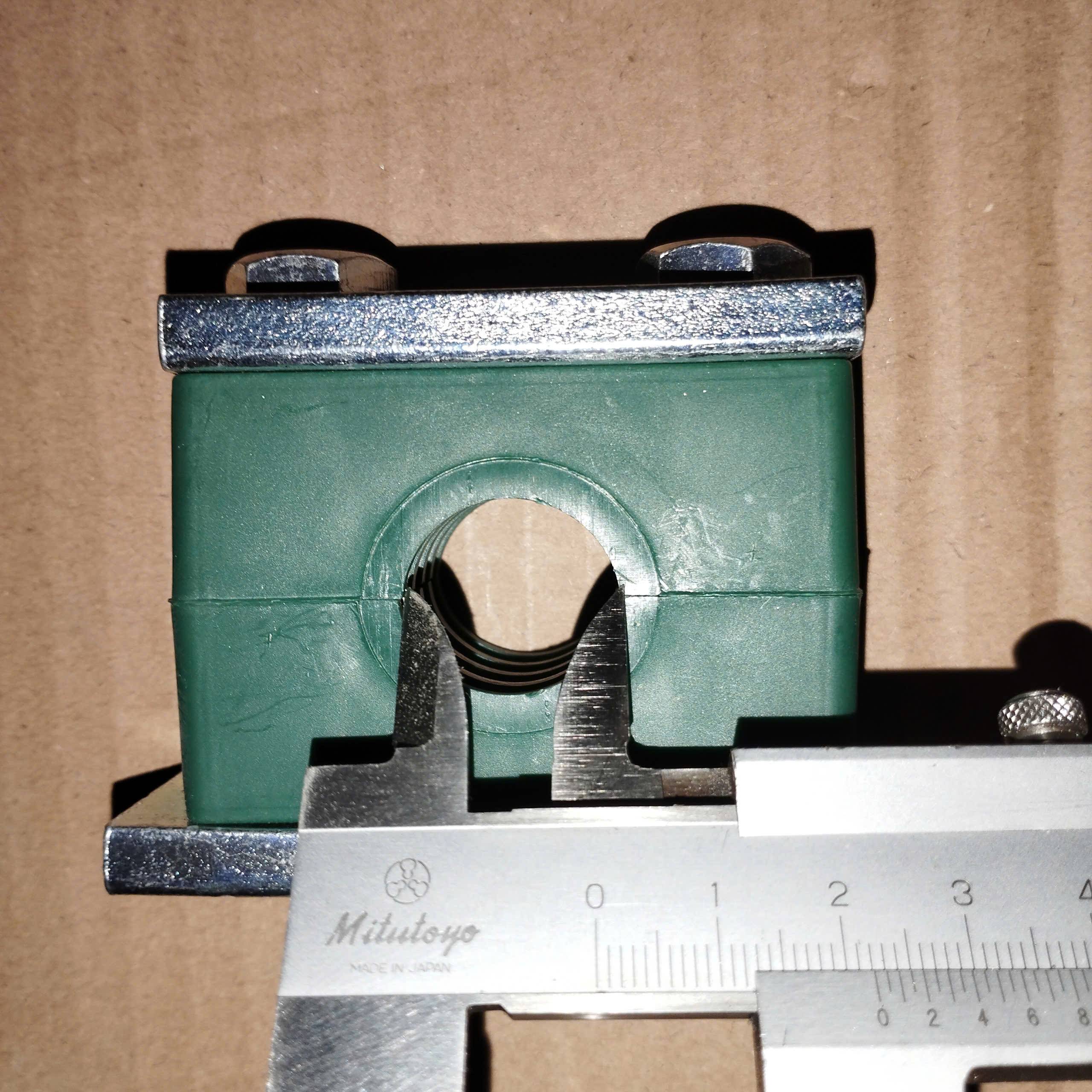

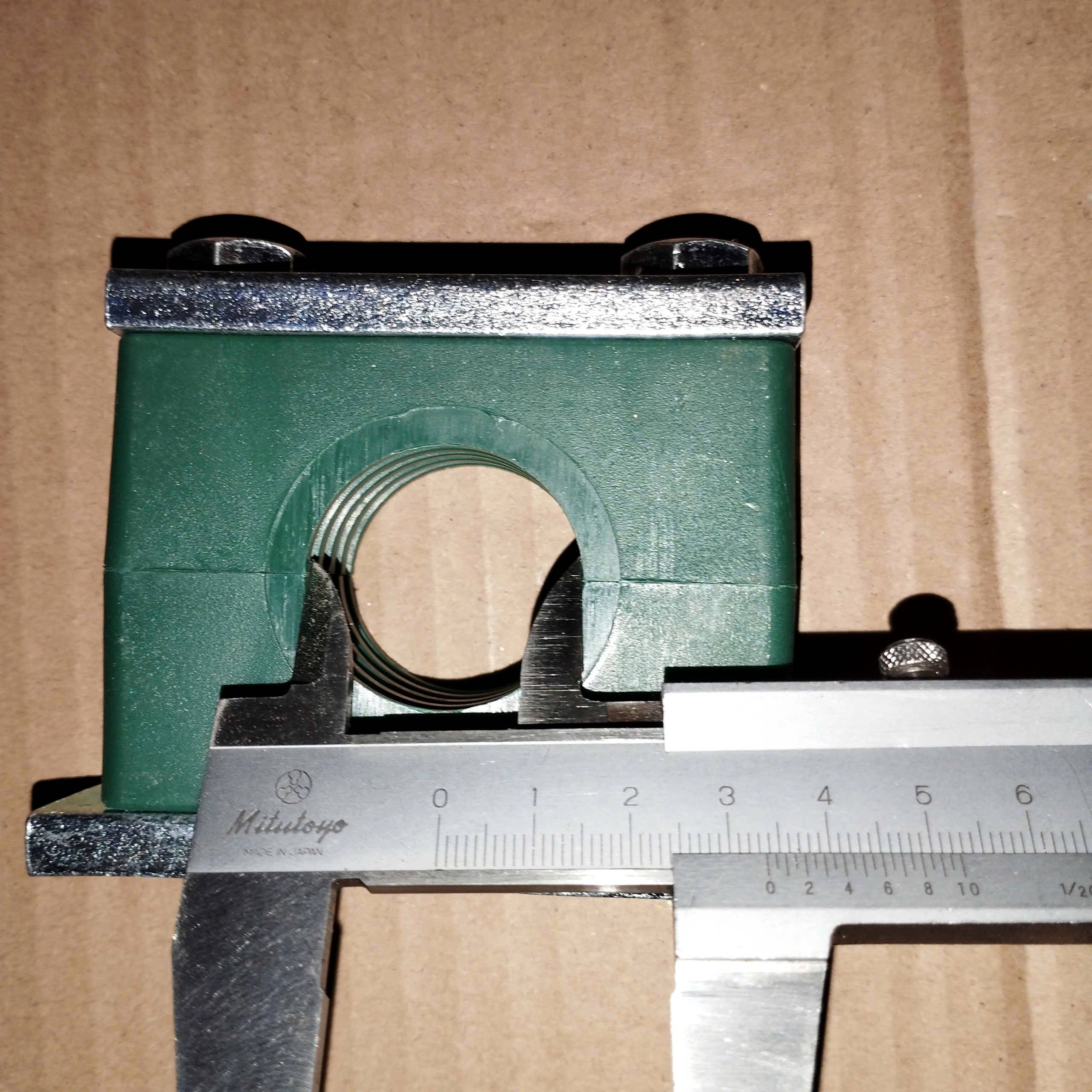

Kẹp giữ ống thủy lực đế dầy DIN 3015

5 trên 5 dựa trên 1 đánh giá

Khoảng giá: từ 36.000 ₫ đến 670.000 ₫

OD(mm)

10
12
13.5
15
16
17.2
18
20
21.3
22
25
26.9
28
30
33.7
35
38
48.3
42
60.3
76.1
88.9
101.6
114.3
141.3
168.3

Xóa

Bảo hành: 6 tháng

Giao hàng: Nhận hàng trực tiếp hoặc chuyển phát nhanh

Thêm vào ưa thích

Series kẹp giữ ống đế & nắp dầy dùng để gối đường ống cứng và đường ống mềm thủy lực. Bu lông được cấp bền cao.

Nội dung

Thông số kỹ thuật

Tên gọi: kẹp ống đơn
Số ống kẹp: một
Phân loại: nặng (đế dày, khung dày)
Tiêu chuẩn: DIN 3015/2
Vật liệu: Polypropylene (PP) & thép carbon mạ kẽm
Áp suất: ~ 600bar
Nhiệt độ: -30°C đến +90°C

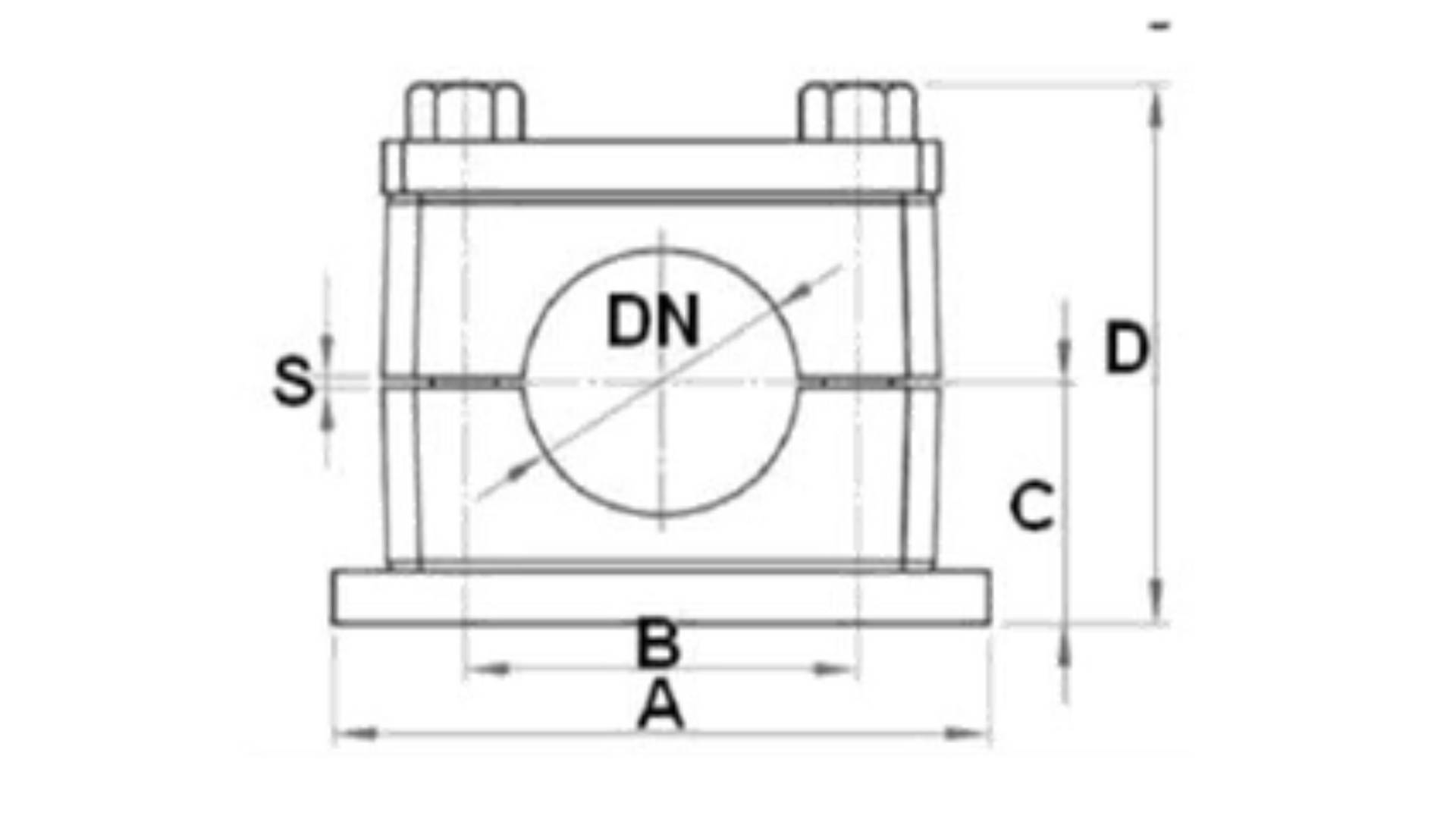

bản vẽ kẹp giữ ống — Bản vẽ kẹp ống đơn DIN3015/2

Item	Tube size		Group	Dimensions (mm)
	DN (mm)	Inch		A	B	C	D	S
1	10		H1	55	33	16	47	0.6
2	12
3	13.5	1/4″
4	15
5	16
6	17.2	3/8″
7	18
8	20		H2	70	45	24	63	0.6
9	21.3	1/2″
10	22
11	25
12	26.9	3/4″
13	28
14	30
15	33.7	1″	H3	85	60	30	75	0.6
16	35
17	38
18	42	1.1/4″
19	48.3	1.1/2″	H4	115	90	44.5	107	2
20	60.3	2″
21	70
22	76.1	2.1/2″	H5	154	122	60	140	2
23	88.9	3″
24	101.6	3.1/2″	H6	206	168	84	196	2
25	114.3	4″
26	139.7	5″	H7	251	205	100	230	3
27	168.3	6″

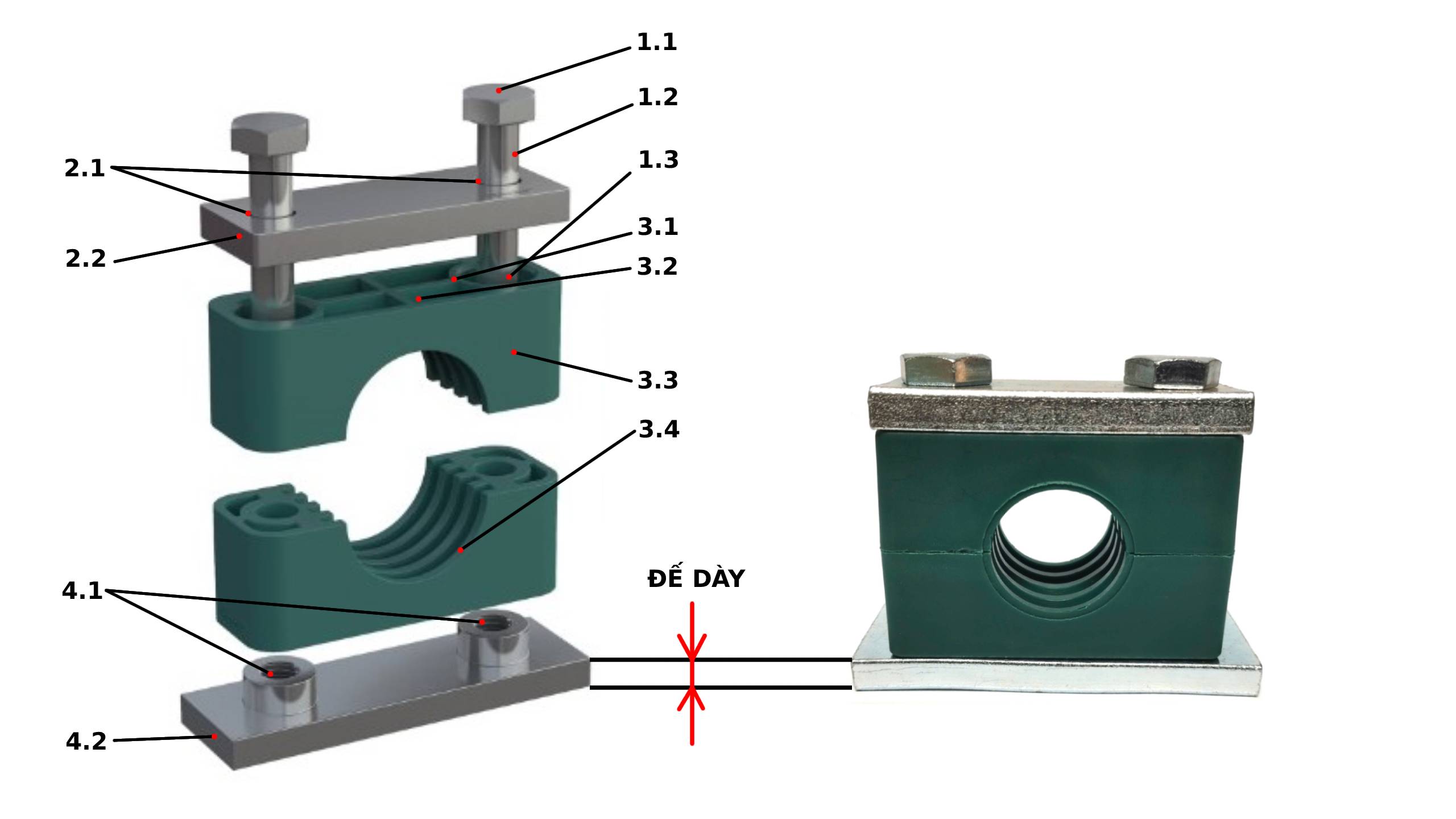

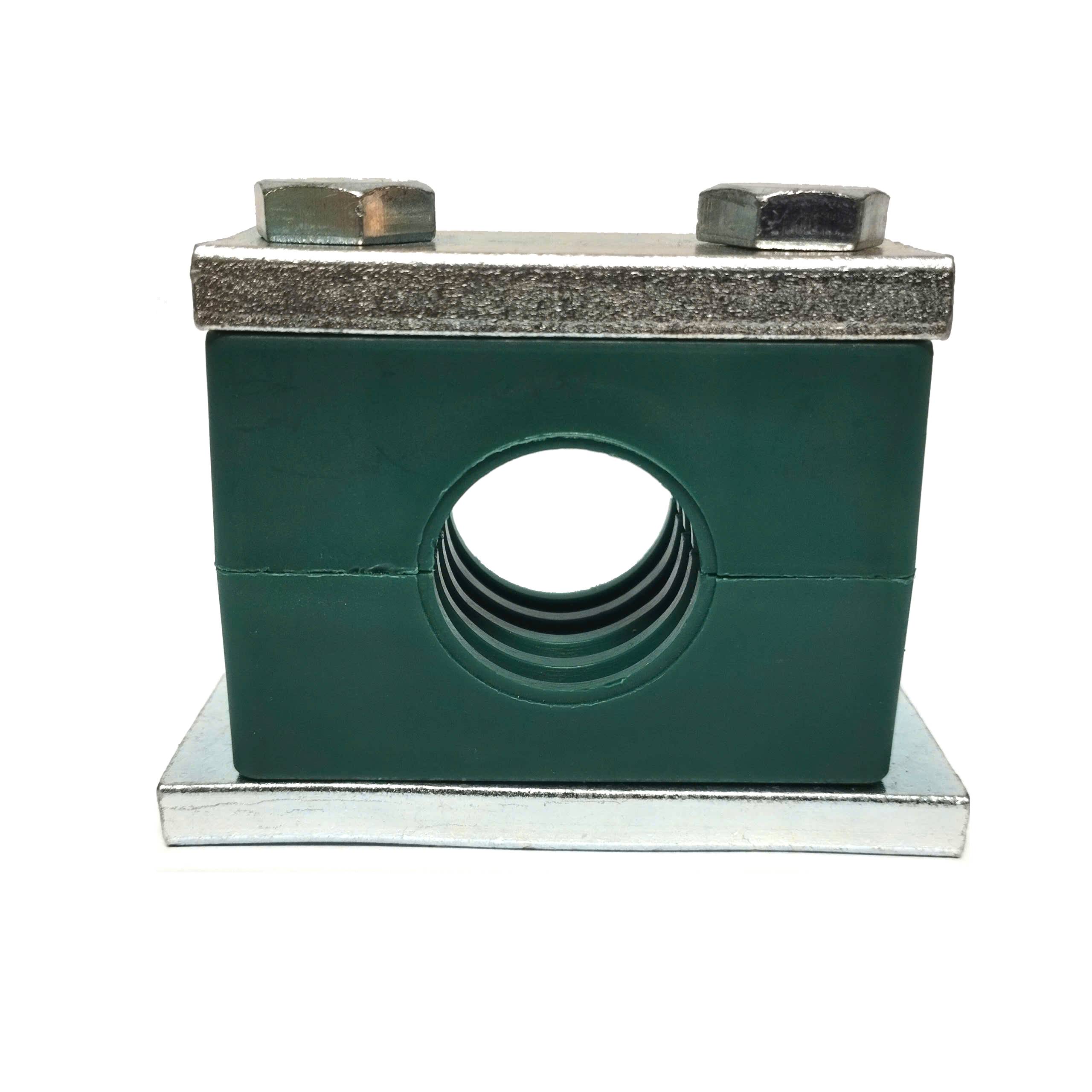

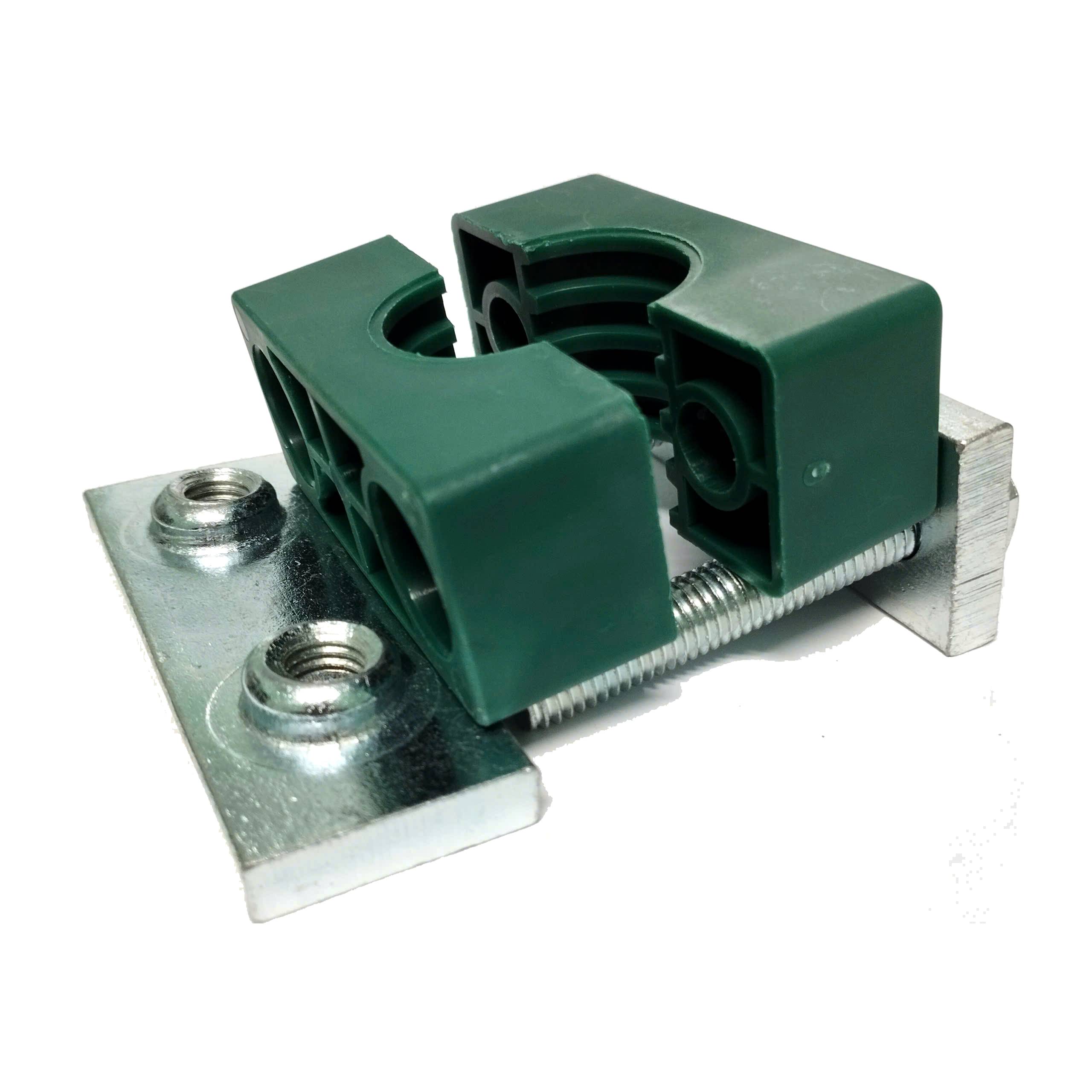

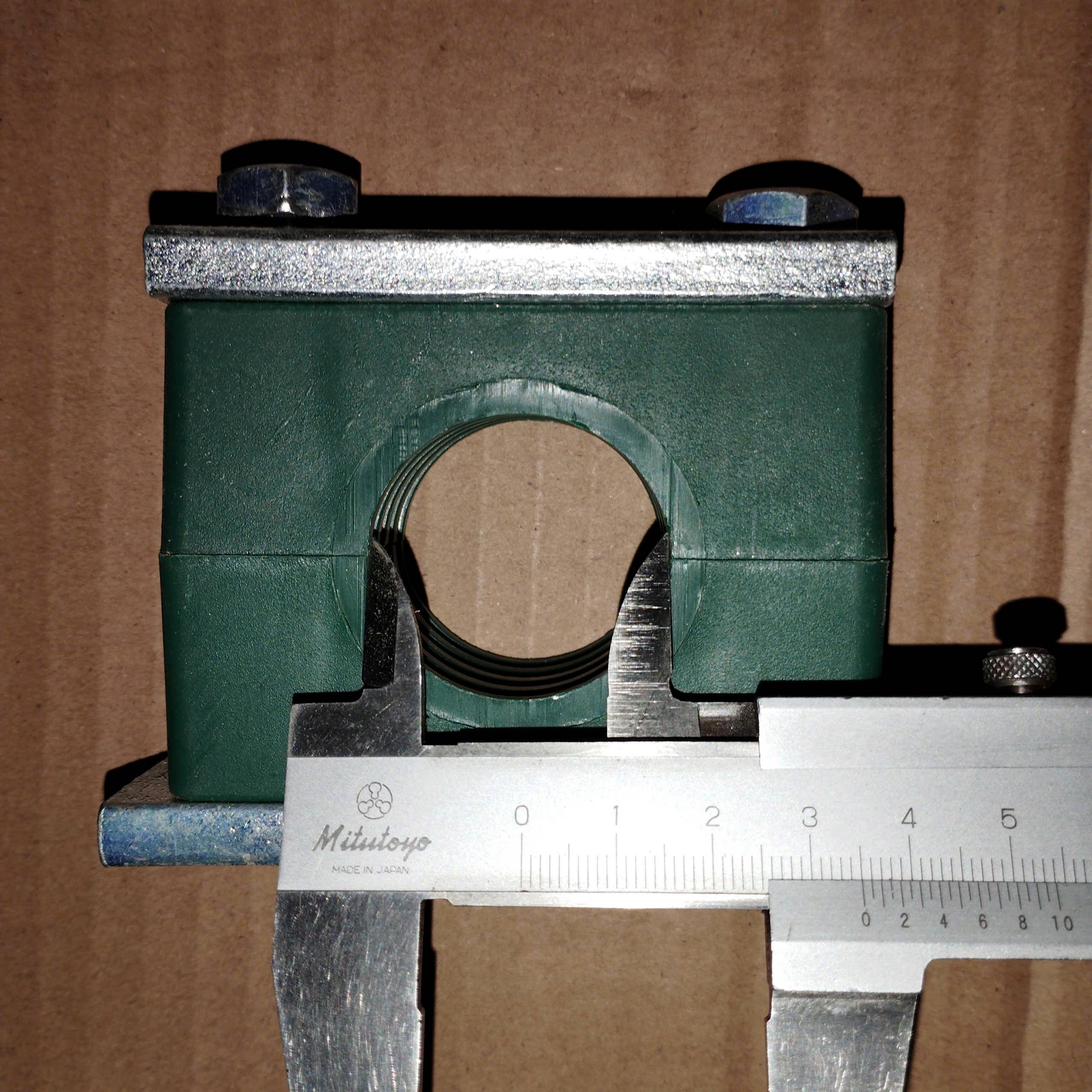

Cấu tạo

Kẹp đơn ống tuy ô thủy lực đế dày bao gồm các thành phần chính sau:

Bu lông (1.2): vật liệu thép carbon có ghi thông số cấp bền tại đai ốc (1.1), bước ren (1.3) hệ mét, chiều dài bu lông phụ thuộc theo kích thước kẹp.
Nắp kẹp (2.2): làm bằng thép carbon có 2 lỗ (2.1) để xỏ bu lông, loại này dày hơn kẹp ống đơn loại nhẹ rất nhiều.
Miếng kẹp (3.3): làm bằng nhựa PP bao gồm 2 nửa ốp lại nhau, khuôn rỗng (3.3), có kết hợp gân tăng cứng (3.1). Lỗ giữ ống (3.4) có hình elip, khi khối kẹp được lắp đặt hoàn chỉnh thì 2 miếng kẹp vẫn còn cách nhau một khoảng S (trên phần thông số).

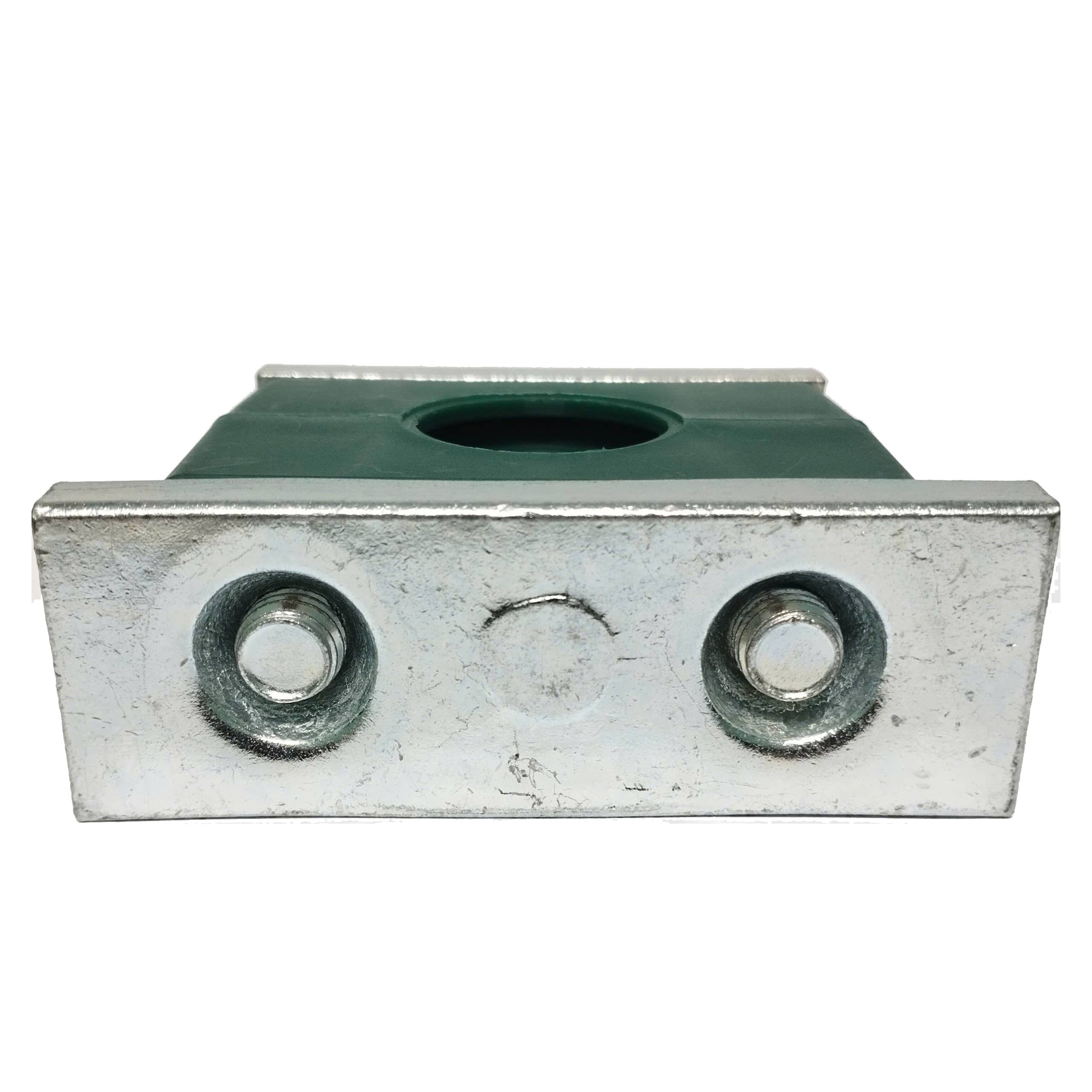

Đế kẹp (4.2): cũng bằng thép carbon, có 2 lỗ (4.2) tiện ren để khớp vào với bu lông (1.2)

Nối bật

Chống rung lắc, giảm tiếng ồn.
Dễ bảo trì khi thay mới đường ống vì bu lông nằm trên.
Dễ tìm kiếm & thay thế: rất phổ thông ở Việt Nam
Dễ lắp đặt bởi 2 tùy chọn: gá thanh ray hoặc hàn cứng
Sắp xếp khoa học hệ thống thủy lực & khí nén

Ứng dụng

Kẹp nhựa thủy lực loại một ống đế dày sử ụng cho hệ thông thủy lực, khí nén vận hành ở mức áp suất cao, lên đến trên 600bar, phù hợp cho ngành công nghiệp nặng như:
